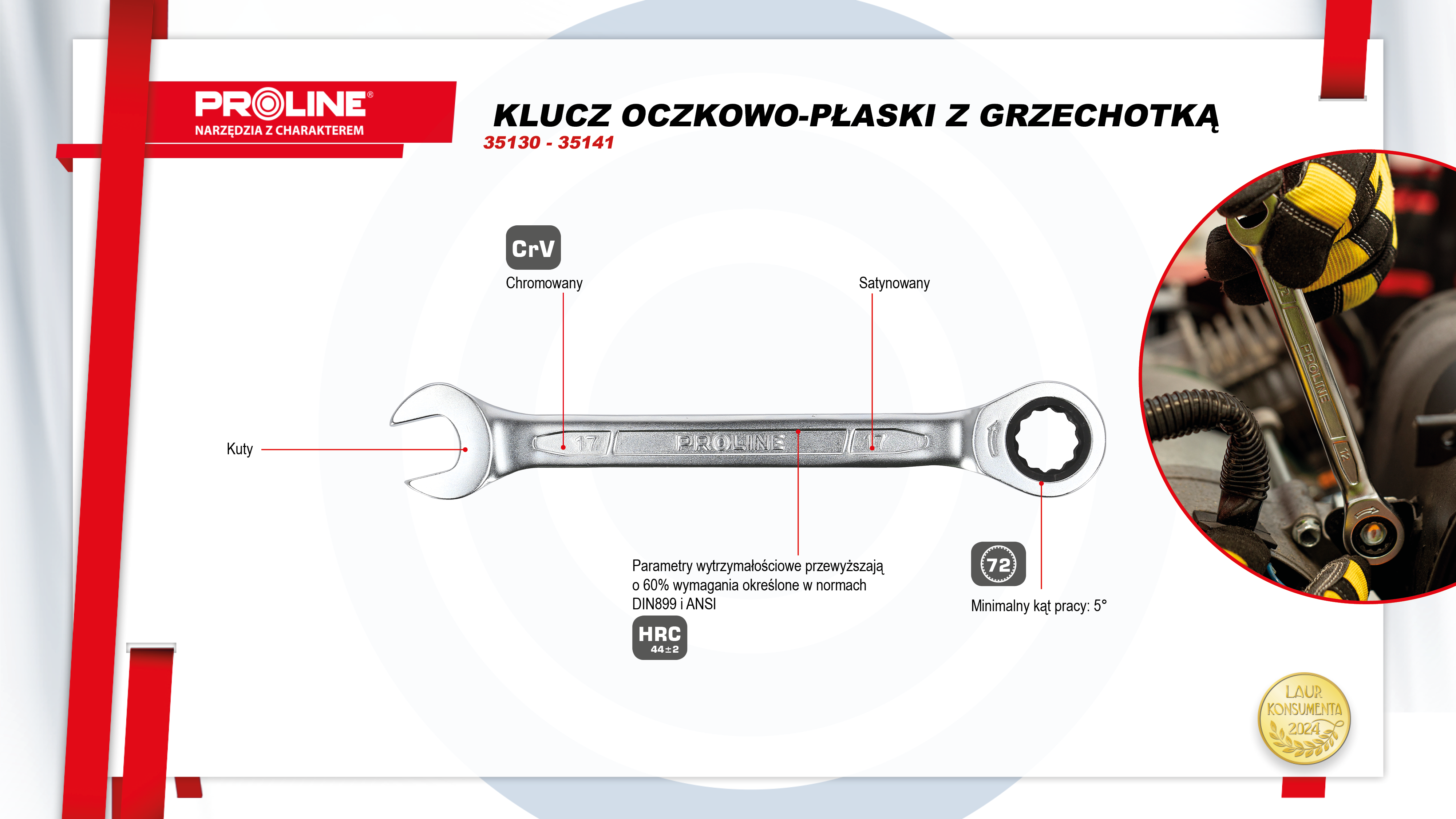

KLUCZ OCZKOWO-PŁASKI Z GRZECHOTKĄ
- Kuty
- Chromowany
- Satynowany
- Minimalny kąt pracy: 5°
- Parametry wytrzymałościowe przewyższają o 60% wymagania określone w normach DIN899 i ANSI
| Kod | Rozmiar (mm) | L [mm] <br/>tolerancja <br/>8-13 mm ± 1,5<br/>14-19 mm ± 2,0 | B [mm]<br/>max | D [mm]<br/>tolerancja <br/>8-13 mm ± 1,0<br/>14-19 mm ± 1,2 | T1 [mm]<br/>max | T2 [mm]<br/>tolerancja <br/>8-13 mm ± 1,0<br/>14-19 mm ± 1,2 |
|---|---|---|---|---|---|---|
| 35130 | 8 | 146,5 | 21,4 | 19,5 | 6,3 | 6,8 |
| 35131 | 9 | 150,5 | 21,8 | 19,8 | 6,6 | 7,3 |
| 35132 | 10 | 159,5 | 26 | 22,3 | 6,9 | 7,8 |
| 35133 | 11 | 165 | 26 | 23,7 | 7 | 8 |
| 35134 | 12 | 168 | 27,7 | 24,1 | 8 | 8,4 |
| 35135 | 13 | 179,5 | 30,2 | 27,2 | 8,9 | 9,2 |
| 35136 | 14 | 189 | 32,8 | 28 | 8,9 | 9,6 |
| 35137 | 15 | 197 | 34,8 | 29,4 | 8,9 | 9,7 |
| 35138 | 16 | 207 | 36,4 | 32,1 | 9,4 | 10,5 |
| 35139 | 17 | 217 | 39,7 | 33,6 | 9,8 | 10,5 |
| 35140 | 18 | 226 | 41,3 | 34,2 | 10 | 11,2 |
| 35141 | 19 | 238 | 42,7 | 34,7 | 10,1 | 11,6 |
